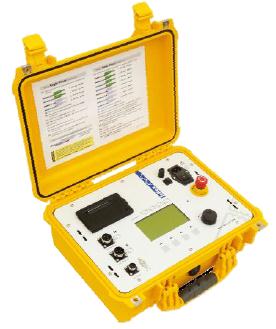

В результате тесного сотрудничества со многими изготовителями трансформаторов компанией Tettex разработан новый измеритель коэффициента трансформации типа 2796. Он сочетает портативность и удобство эксплуатации с незаурядной точностью до 0,03 %. Увеличенное испытательное напряжение до 250В обеспечивают получение точных результатов, особенно на мощных трансформаторах. Расширенные функции анализа, такие как определение тенденций изменения измеряемых параметров, позволяют пользователю выявить дефект на ранней стадии. Функция автоматического определения схемы соединения обмоток помогает установить истинную схему трансформатора. Благодаря программе определения фазового сдвига напряжений (поставляется как опция) можно также испытывать трансформаторы с нестандартными группами соединения.

Для производства и для эксплуатации трансформаторов TTR 2796 – очень ценный прибор. Через полминуты после присоединения измерительных кабелей к вводам трансформатора отображаются коэффициент трансформации по линейным напряжениям, коэффициент трансформации по виткам, отклонение коэффициента трансформации, ток намагничивания и фазовый сдвиг.

Брошюра(Ru)    Брошюра(En)

Измерение коэффициента трансформации на месте эксплуатации является важным базовым измерением для диагностирования силового трансформатора. Это помогает обнаруживать дефектные обмотки трансформатора, а также дефектные положения переключателя отводов. Простых значений коэффициента отношения витков или напряжения и соответствующей погрешности коэффициента трансформации не достаточно для того, чтобы обнаружить все возможные дефекты обмоток силовых трансформаторов. Ток возбуждения и фазовый угол между первичными и вторичными обмотками дают дополнительную информацию о состоянии обмоток. Измеритель TTR 2795 обеспечивает все эти измерения с помощью одного компактного прибора.

Брошюра(Ru)    Брошюра(En)

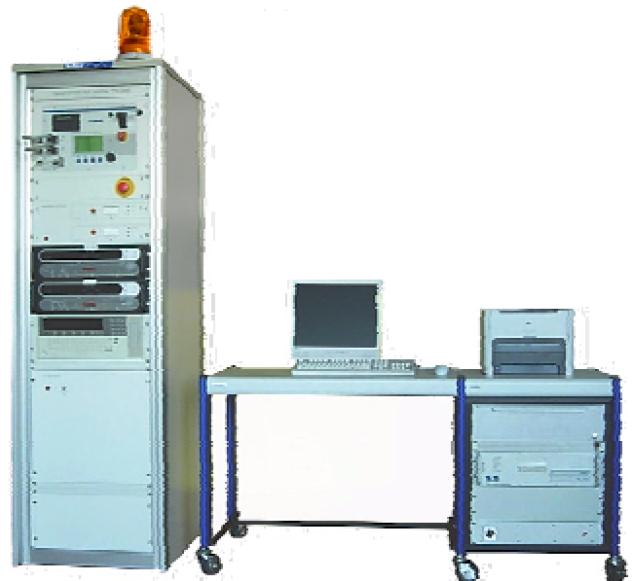

Комплекс 2285 – это современная испытательная система с компьютерным управлением, предназначенная для испытания силовых трансформаторов. Она также выполняет все измерения, вычисления, непрерывное наблюдение и протоколирование при испытаниях на нагрев.

Полностью автоматические измерения:

- сопротивления обмоток

- коэффициента трансформации с переключением ответвлений под управлением системы

При испытаниях на нагрев:

- измерение холодного сопротивления

- измерение температуры и наблюдение в процессе нагрева

- снятие кривой охлаждения

- экстраполяция

До 18 каналов измерения сопротивления

До 24 каналов измерения температуры

Программируемые последовательности измерений сопротивления и коэффициента трансформации, включая управление переключателем ответвлений, полностью автоматически, без какого-либо вмешательства человека.

Избиратель отводов и два источника питания позволяют осуществлять измерения при разных испытательных схемах на трехфазных трансформаторах с количеством до трех.

Брошюра(Ru)    Брошюра(En)

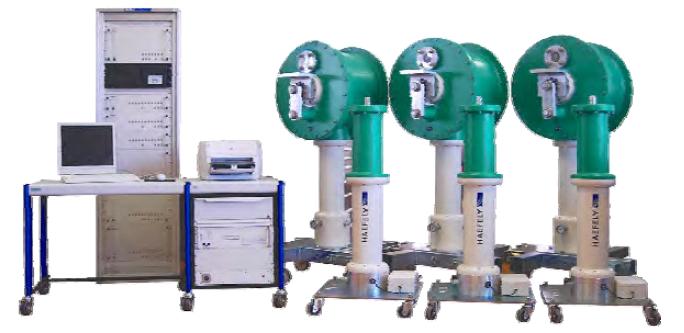

Измерение потерь в трансформаторах – это необходимый процесс контроля качества. Система TMS 580 разработана специально для высокоточных измерений потерь мощности в трансформаторах.

Система выполняет:

- измерение нагрузочных потерь для получения информации об омических и добавочных потерях

- измерение потерь холостого хода для определения параметров возбуждения трансформатора

- испытание на нагрев для определения превышения температуры масла и обмоток

- испытание индуктированным напряжением для проверки электрической прочности изоляции

- измерение сопротивления нулевой последовательности

Система TMS 580 исключительно удобна в работе. Процесс измерений поддерживается программным обеспечением. Время экономится за счет того, что высоковольтные измерительные трансформаторы не требуют ручного выбора предела измерения. Тем самым исключается риск использования неверного диапазона тока или напряжения.

Система TMS 580 способна успешно работать в жестких условиях трансформаторной испытательной станции. Благодаря специальной компоновке системы, существующие электромагнитные помехи не влияют на работу ее цепей управления и измерения.

Брошюра(Ru)    Брошюра(En)

Метод восстанавливающегося напряжения основывается на известном научном положении: явлении поляризации бумажно – масляной пропитанной изоляции.

Этим методом исследуется состояние изоляции при помощи рассмотрения спектра поляризации по результатам измерения восстанавливающегося напряжения.

Прибор, измеритель восстанавливающегося напряжения модель RVM5462 эффективно реализует ряд методов диагностики изоляции, например, измерение коэффициента потерь и (tan δ) и частичных разрядов, анализа масла и т.д.

Брошюра(Ru)    Брошюра(En)

ВСЕ НА МЕСТЕ ИЗМЕРЕНИЯ!

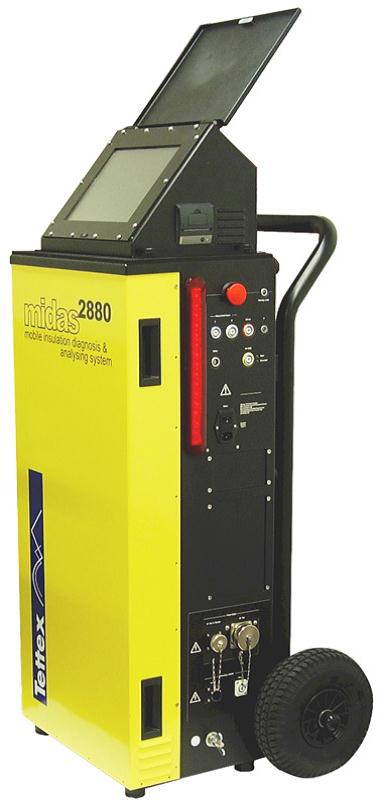

Мобильная Установка MIDAS 2880 ТЕТТЕКС представляет собой абсолютно новый и качественный подход к проблеме испытания и диагностирования высоковольтного оборудования на месте эксплуатации. Установка является совершенным инструментом для Системы CBM "Обслуживание оборудования на основе анализа его состояния". Вы получаете абсолютно полные, обработанные и проанализированные данные прямо на месте измерения!

- Измерение Тангенса Дельта и Коэффициента Мощности

- Дополнительно: измерение Добротности, Частоты, Напряжения, Тока, Мощности, Потерь, Полного Сопротивления, Индуктивности, Реактивного Сопротивления, Емкости

- Встроенный Источник 15 кВ/3 кВА

- Современный встроенный компьютер на базе WindowsXP с сенсорным цветным дисплеем

- Ручной и Автоматический (от программируемого контроллера) режимы работы

- Множество опций

Брошюра(Ru)    Брошюра(En)

Сканирующий анализатор частотных характеристик Теттех FRA 5310 выявляет смещение и механические повреждения трансформаторных обмоток, возникающие вследствие механических воздействий при транспортировке или при коротких замыканиях.

Обнаружение этих смещений позволит, за счет предупреждения угрозы повреждения, снизить незапланированные затраты на техническое обслуживание и повысить надежность системы благодаря предупреждению отключений. Кроме того, если дефект выявлен, то ремонт можно целенаправленно производить на определенной фазе обмотки.

Эквивалентная высокочастотная схема замещения обмотки трансформатора – это сложная сеть из активных, индуктивных и емкостных элементов R, L, C. Измеренная частотная характеристика (передаточная функция) этой сети уникальна как отпечаток пальцев.

Изменения в геометрии обмотки проявляются как расхождения между результатами повторных измерений частотных характеристик. Даже слабые смещения или деформации в обмотке вызывают видимые изменения в измеренной частотной характеристике, которые можно четко зарегистрировать.

Брошюра(Ru)    Брошюра(En)

Midas micro 2883 является самой компактной системой на рынке для дигностики высоковольтной изоляции. Вес 25 кг и размещение в одном прочном корпусе делают ее идеальным инструментом для измерений тангенса дельта, коэффициента мощности и емкости как в полевых, так и в заводских условиях.

Брошюра(Ru)     Брошюра(En)

Прибор Tettex 2830/2831 является результатом широких исследований и многолетнего опыта изучения диэлектрических характеристик жидких и твердых изоляционных материалов. Он воплощает быструю и высоко прогрессивную технологию измерения емкости и tan δ, сопротивления постоянному току и относительной диэлектрической проницаемости εr (диэлектрической постоянной) жидких или твердых изоляционных материалов. Простая система с однократным присоединением и измерением сопротивления по заданным стандартам резко снижает затраты времени на измерения.

Система состоит из измерительного моста типа 2830, блока управления и приставки типа 2831. Эта система полностью заменяет приборы Tettex 2821 и 2822.

Брошюра(Ru)     Брошюра(En)

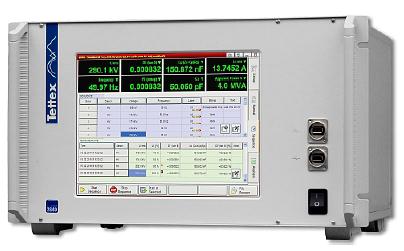

Система для исследования диэлектрических потерь типа 2840 предназначена для измерения импедансов и очень малых диэлектрических потерь (Коэффициент потерь и коэффициент мощности) высоковольтных аппаратов (например, экструдированная изоляция силовых кабелей).

Прибор работает по принципу комбинированного моста – векторметра и может измерять параметры емкостной и индуктивной нагрузок – в частности шунтирующих реакторов – с незаурядной точностью и воспроизводимостью результатов, подтвержденной ведущим метрологическим институтом.

Широкая функциональность программного обеспечения, включающая, например приведение параметров изоляции по температуре, программируемые последовательности испытаний с критериями «годен / не годен», графическая визуализация измеряемых данных и т.д. делают этот прибор мощным средством для исследования высоковольтного оборудования.

Брошюра(Ru)    Брошюра(En)

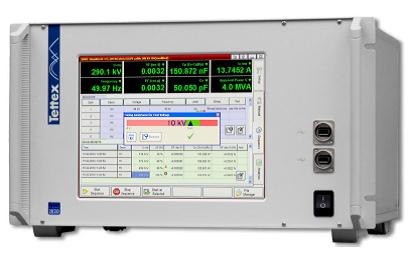

Система исследования диэлектрических потерь 2820а предназначена для измерения импедансов и малых диэлектрических потерь (Коэффициент потерь tan δ и коэффициент мощности cos φ) высоковольтных аппаратов (например, изоляция вводов).               Прибор работает по принципу моста – векторметра и может измерять параметры емкостных и индуктивных нагрузок с высокой точностью и воспроизводимостью результатов.

Прибор имеет высоко интуитивный графический пользовательский интерфейс, удобно согласованный с встроенным программным обеспечением (например, инструментарий поддержки для настройки внешнего источника высокого напряжения) и оснащен широким цветным сенсорным экраном в качестве устройства ввода данных.

Брошюра(Ru)    Брошюра(En)

ВСЕ НА МЕСТЕ ИЗМЕРЕНИЯ!

Мобильная Установка MIDAS 2880  представляет собой абсолютно новый и качественный подход к проблеме испытания и диагностирования высоковольтного оборудования на месте эксплуатации. Установка является совершенным инструментом для Системы CBM "Обслуживание оборудования на основе анализа его состояния". Вы получаете абсолютно полные, обработанные и проанализированные данные прямо на месте измерения!

- Измерение Тангенса Дельта и Коэффициента Мощности

- Дополнительно: измерение Добротности, Частоты, Напряжения, Тока, Мощности, Потерь, Полного Сопротивления, Индуктивности, Реактивного Сопротивления, Емкости

- Встроенный Источник 15 кВ/3 кВА

- Современный встроенный компьютер на базе WindowsXP с сенсорным цветным дисплеем

- Ручной и Автоматический (от программируемого контроллера) режимы работы

- Множество опций

Брошюра(Ru)    Брошюра(En)

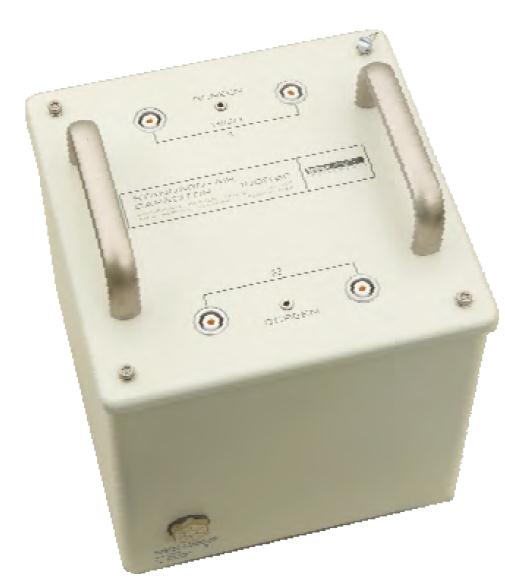

Эти постоянные или переменные образцовые конденсаторы специально предназначены для прецизионных измерений с высокой точностью. Благодаря их высокому сопротивлению изоляции, малой индуктивности и малому коэффициенту потерь, эти образцовые конденсаторы можно использовать в широком диапазоне частот, до очень высоких частот.

Брошюра(Ru)    Брошюра(En)

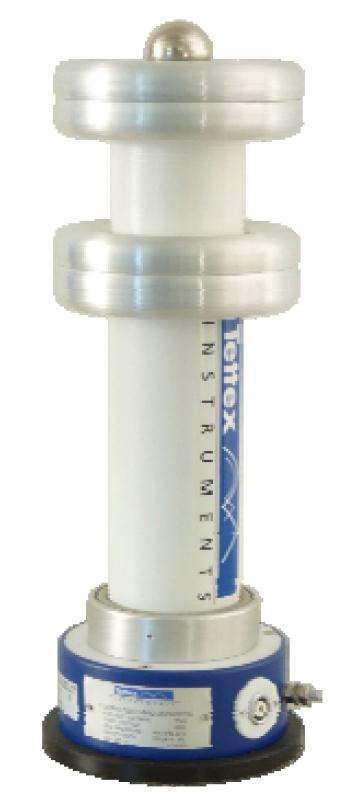

Образцовые конденсаторы с изоляцией SF6 используются вместе с измерительным мостом, измеряющим С и tan δ (например, Tettex 2840), как образец для сравнения при точных измерениях емкости и tan δ высоковольтного оборудования, такого как кабели, трансформаторы, вводы, конденсаторы и т.д. У конденсатора имеется верхний электрод, обеспечивающий присоединение к другим элементам высоковольтной схемы, не создающее частичных разрядов. Образцовый конденсатор с изоляцией из SF6 предназначен для эксплуатации внутри помещений и имеет передвижное исполнение.

Брошюра(Ru)    Брошюра(En)

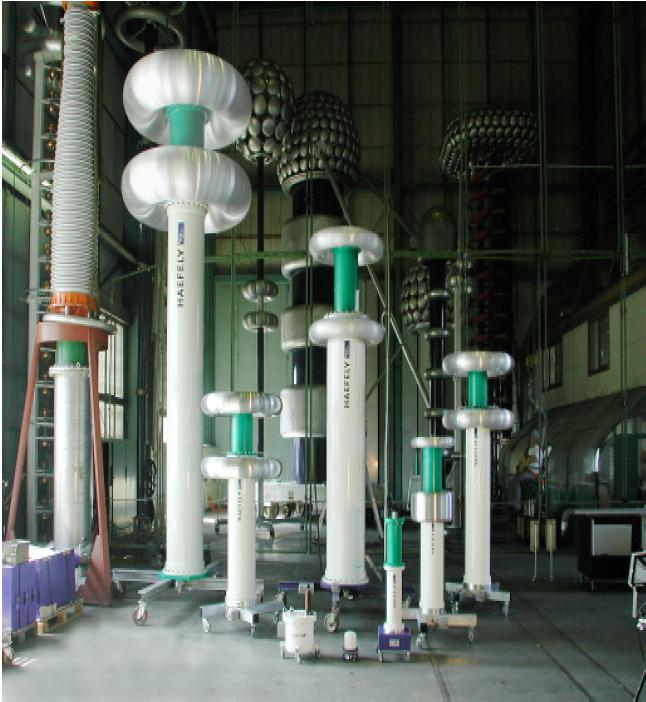

Конденсатор со сжатым газом – это необходимый прибор в каждой высоковольтной лаборатории и испытательной станции, где он выполняет много важных функций. Конденсатор со сжатым газом используется как образцовая емкость в мостовой схеме измерения коэффициента диэлектрических потерь tan δ, диэлектрической постоянной εr, а также емкости кабелей, токопроводов, изоляторов, трансформаторных обмоток и изоляции.

Эти постоянные или переменные образцовые конденсаторы специально предназначены для прецизионных измерений с высокой точностью.

Благодаря их высокому сопротивлению изоляции, малой индуктивности и малому коэффициенту потерь, эти образцовые конденсаторы можно использовать в широком диапазоне частот, до очень высоких.

Брошюра(Ru)    Брошюра(En)

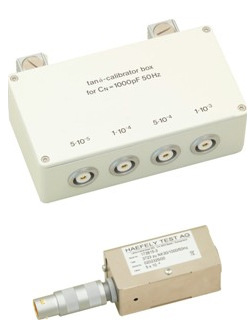

Стандарты коэффициента потерь tan δ предназначены для проверки точности приборов, измеряющих емкость и коэффициент потерь.

Стандарт tan δ – это образцовый конденсатор, соединенный последовательно с резистором. Чтобы активное сопротивление резистора не было слишком большим, выбран конденсатор емкостью 1000 пФ с пренебрежимо малым коэффициентом потерь.

Блоки сопротивления нужно калибровать вместе с образцовым конденсатором (в комплект поставки не включается).

Брошюра(Ru)    Брошюра(En)

Стандарты коэффициента потерь tan δ предназначены для проверки точности приборов, измеряющих емкость и коэффициент потерь.

Стандарт tan δ – это образцовый конденсатор, соединенный последовательно с резистором. Чтобы активное сопротивление резистора не было слишком большим, выбран конденсатор емкостью 1000 пФ с пренебрежимо малым коэффициентом потерь.

Блоки сопротивления нужно калибровать вместе с образцовым конденсатором (в комплект поставки не включается).

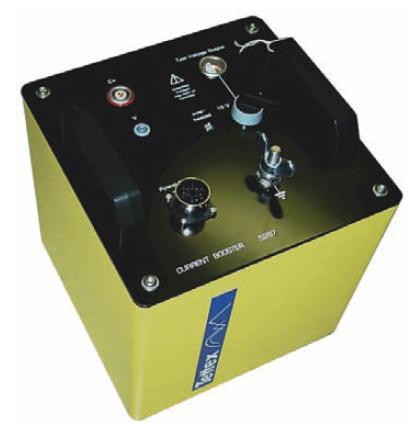

Устройства типа 5286 и 5287 расширяют возможности испытательных комплектов 2818/5283, 2816/5284 U для измерения С и tan δ в полевых условиях и системы MIDAS 2880.

Устройства типа 5286 и 5287 дают дополнительную мощность питания с большим выходным током для измерения индуктивности и используются для испытаний трансформаторов на месте эксплуатации.

Брошюра(Ru)    Брошюра(En)

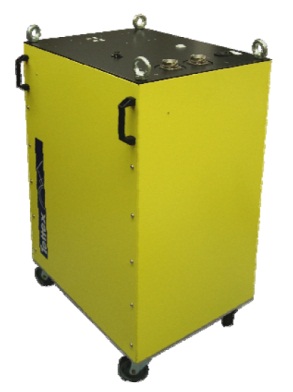

При помощи Компенсирующего (резонирующего) реактора можно расширить диапазон емкостной нагрузки системы MIDAS.

Устройство 5289 содержит реактор с автоматически регулируемой индуктивностью напряжением 15 кВ, мощностью 100 кВА. Он используется главным образом для испытаний электрогенераторов на месте эксплуатации. Кроме того имеется отдельный усилитель тока для стандартной сиcтемы MIDAS.

Брошюра(Ru)    Брошюра(En)

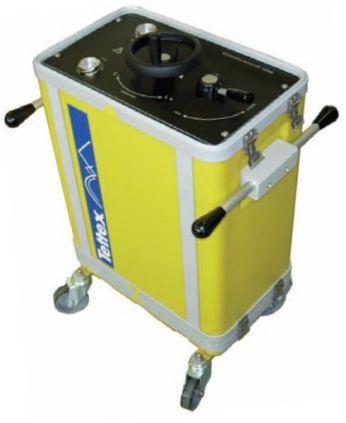

Диапазон емкостной нагрузки системы MIDAS можно расширить за счет применения компенсационного (резонирующего) реактора.

В устройстве 5288А имеется реакторная обмотка на 10 кВ, 33 кВА, настраиваемая вручную. Реактор находит применение преимущественно при испытаниях электрогенераторов или других емкостных нагрузок на месте установки.

Брошюра(Ru)    Брошюра(En)

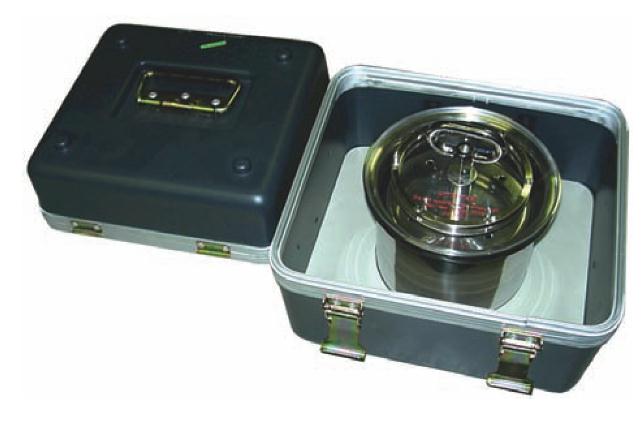

Испытательная ячейка типа 6835 позволяет проверять свойства жидких диэлектриков, например, определять коэффициент потерь tan δ или коэффициент мощности. Она особенно удобна для измерений параметров масла из электрических аппаратов, например, трансформаторов, масляных выключателей и т.д., при техобслуживании на месте эксплуатации совместно с Midas 2880.

Брошюра(Ru)    Брошюра(En)

Погрешности обычных трансформаторов тока неизбежно зависят от нагрузки. Магнитный поток в магнитопроводе создает э.д.с., которая поддерживает вторичный ток в нагрузке. Этот недостаток в настоящее время был исключен за счет разработки двух новых типов токовых компараторов, тип 4761 и 4764. Обмотка – индикатор измеряет магнитный поток в магнитопроводе, а усилитель – за счет регулирования тока в компенсационной обмотке, обеспечивает, чтобы магнитный поток в магнитопроводе был примерно равен нулю.

Брошюра(Ru)    Брошюра(En)

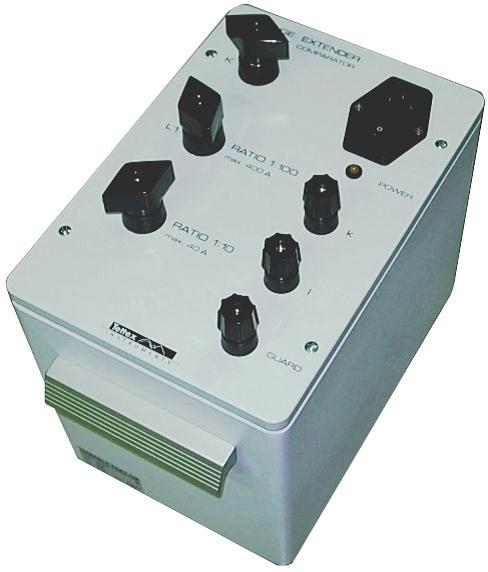

Этот трансформатор тока с электронным управлением специально предназначен для расширения диапазона тока при измерениях емкости.

У него два коэффициента трансформации 1:10 и 1:100.

Специальный трансформатор помещен в переносном корпусе со всеми вводами на верхней панели.

Брошюра(Ru)    Брошюра(En)

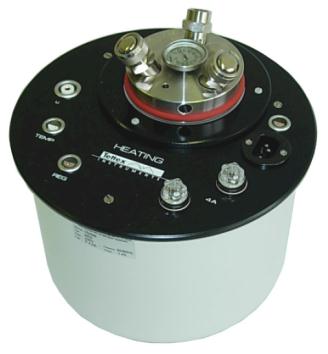

В прецизионной испытательной ячейке типа 2903 измеряются диэлектрические характеристики жидких диэлектриков, таких как минеральное масло, т.е. определяются коэффициент диэлектрических потерь tan δ и диэлектрическая постоянная εr, а также удельное электрическое сопротивление.

Испытательная ячейка сконструирована в виде цилиндрического конденсатора с экранированным измерительным электродом (конденсатор с экранирующим кольцом) для устранения паразитных емкостей, которые могут влиять на результаты измерений.

Собранная испытательная ячейка типа 2903 состоит из самой испытательной ячейки типа 2903а, а также сосуда со встроенным нагревателем.

Брошюра(Ru)    Брошюра(En)

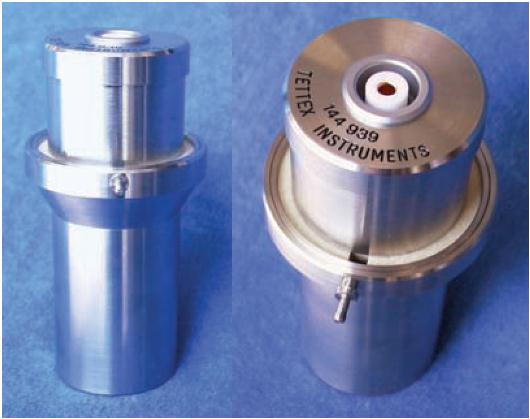

Компания Tettex Instruments разработала эту прецизионную исследовательскую ячейку для точного определения коэффициента диэлектрических потерь tan δ и проводимости жидких диэлектриков, таких как изоляционное масло и т.д. Для проведения измерений при постоянной или изменяющейся температуре исследовательскую ячейку можно помещать в термостат или в масло. Все металлические части выполнены из нержавеющей стали. Для устранения паразитных емкостей исследовательская ячейка снабжена экраном.

Брошюра(Ru)    Брошюра(En)

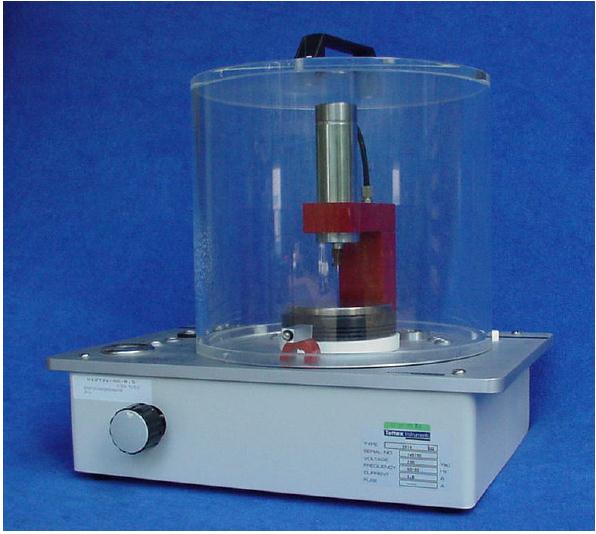

Недавно разработанная испытательная ячейка используется для диэлектрических испытаний, т.е. измеряет коэффициент диэлектрических потерь tan δ, диэлектрическую постоянную εr и удельное сопротивление испытуемых образцов из твердых диэлектриков, таких как бумага и листовой пластик.

Испытательная ячейка снабжена экранированным измерительным электродом (экранирующим кольцом), который устраняет паразитные емкости, влияющие на результаты испытаний.

Брошюра(Ru)    Брошюра(En)

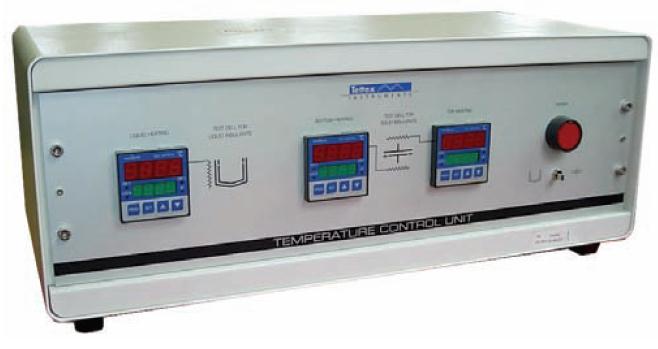

Этот блок управления температурой используется для нагрева и регулирования температуры до нужного значения испытательных ячеек типа 2914 для испытаний твердых диэлектриков и испытательных ячеек для испытаний жидких диэлектриков (масла) типа 2903.

Температура задается и настраивается в цифровом формате в диапазоне от 0 до 300°С.

Брошюра(Ru)    Брошюра(En)

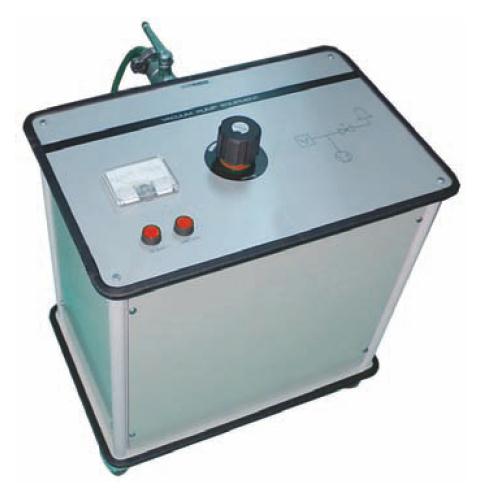

Данный вакуумный насос применяется для вакуумирования испытательных ячеек типа 2903 и 2914.

Встроенные компоненты расположены в прочном корпусе. Система скомпонована как переносный блок, с легко снимаемой задней панелью для замены масла и обслуживания. Насос поставляется без масла.

Брошюра(Ru)    Брошюра(En)

Автоматизированная Установка тип 2767 для испытания трансформаторов тока и напряжения, выпускаемая компанией ТЕТТЕКС, представляет собой современный, полностью автоматизированный прибор для быстрого и точного измерения погрешностей измерительных трансформаторов. Измерительная установка тип 2763 только для трансформаторов тока, тип 2769 только для трансформаторов напряжения.

Брошюра(Ru)    Брошюра(En)

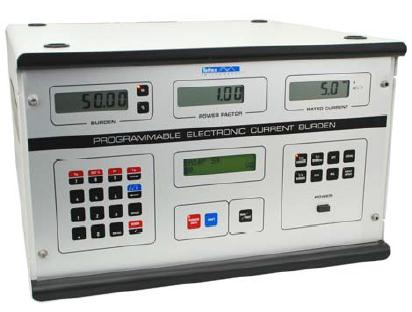

Программируемая электронная токовая нагрузка вторичной цепи компании Tettex Instruments разработана для эффективного испытания измерительных трансформаторов тока. Когда он используется с установкой для испытания трансформаторов тока типа 2767, нагрузки вторичной цепи могут интегрироваться в испытательную систему, управляемую компьютером. Электронная вторичная токовая нагрузка может заменять традиционные нагрузки резистивного и индуктивного типа. С имеющимся широким диапазоном программируемого значения полного сопротивления могут быть настроены значения вторичной нагрузки в соответствии с большинством национальных и международных стандартов или специфические значения, требуемые заказчику.

Брошюра(Ru)    Брошюра(En)

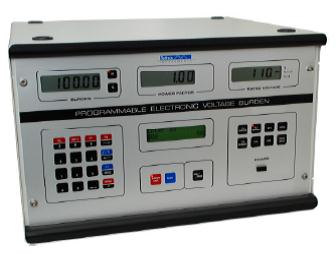

Универсальная нагрузка вторичной цепи трансформатора напряжения для стандартных номинальных значений напряжения. Уровни мощности выбираются в широком диапазоне до 75 ВА. Диапазон мощности может быть расширен до 400 ВА с применением дополнительных пассивных вторичных нагрузок напряжения типа 3697. При совместном использовании с установкой для испытания трансформаторов тока типа 2767 и электронным делителем напряжения 4860, возможна интеграция электронной нагрузки вторичной цепи в испытательную систему, управляемую компьютером.

Брошюра(Ru)    Брошюра(En)

Серия 3600 пассивных нагрузок используется в качестве искусственных нагрузок к автоматическому комплекту типа Tettex 2767 для испытаний измерительных трансформаторов. Регулировка нагрузки осуществляется вручную и имеет широкий диапазон типов нагрузки.

Брошюра(Ru)    Брошюра(En)

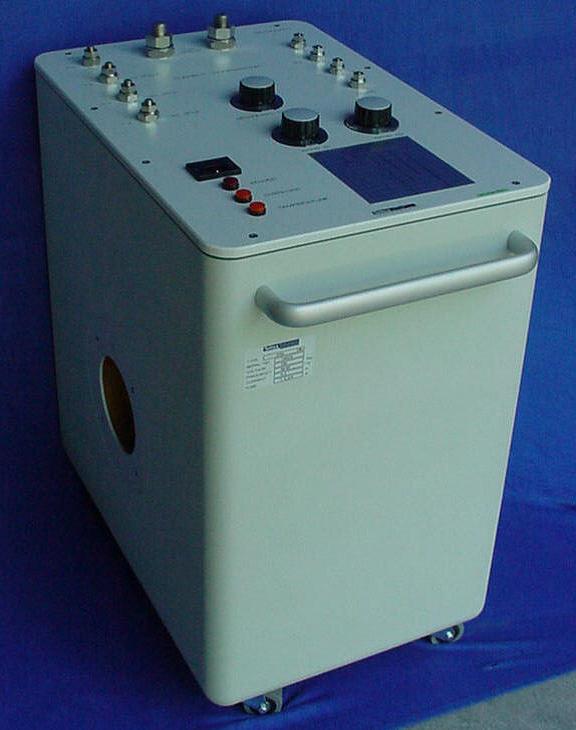

4761 и 4764 используются для работы в качестве образцового трансформатора тока для испытательных установок типа 2763 и 2767 или для расширения диапазона измерения емкости и тангенса дельта при работе с высокоемкостными объектами. Погрешности традиционных образцовых трансформаторов тока неизбежно зависят от вторичных нагрузок. Магнитный поток в сердечнике создает электромагнитную силу, которая устанавливает вторичный ток во вторичной нагрузке. Этот недостаток в настоящее время был исключен за счет разработки двух новых типов токовых компараторов, тип 4761 и 4764. Индикаторная обмотка измеряет магнитный поток в сердечнике, в то время как усилитель – посредством регулирования в компенсационной обмотке – обеспечивает поток в сердечнике равным примерно нулю.

Брошюра(Ru)    Брошюра(En)

Электронный высокоточный образцовый делитель напряжения разработан для использования в качестве настраиваемого образцового средства сравнения вместо индуктивных образцовых трансформаторов для испытания высоковольтных измерительных трансформаторов. Он состоит из емкостного высоковольтного делителя (элегазовые и воздушные конденсаторы) и электронного устройства. Образцовое средство может быть объединено с установкой 2767 или 2769  испытания трансформаторов для образования автоматизированной системы испытания измерительных трансформаторов напряжения.

Брошюра(Ru)    Брошюра(En)

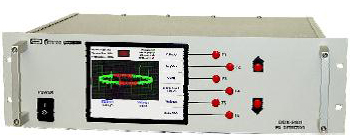

Детектор частичных разрядов DDX 9101 принадлежит к нашей очень успешной семье детекторов DDX. Это идеальный прибор для проверки частичных разрядов в объеме «годен / не годен»; выполняющий все основные функции аналогового детектора и удовлетворяющий всем стандартам IEC и IEEE/ANSI в части измерения ЧР. Мы удалили все дорогие дополнительные части, имеющиеся у компьютеризованных детекторов ЧР. DDX 9101 просто измеряет уровень ЧР при испытательном напряжении.

Брошюра(Ru)    Брошюра(En)

Детектор частичных разрядов и радиопомех типа DDX 9121a-1 – это самый последний прибор из семейства приборов DDX, служащих для детектирования ЧР. Это наша разработка для одиночного измерения частичных разрядов и радиопомех при испытании изоляции. При помощи DDX 9121a-1 можно с одного компьютера выполнять настройку, управление испытанием и контроль, а также формирование протокола испытания. Модульная конструкция прибора позволяет добавлять дополнительные каналы.

Брошюра(Ru)    Брошюра(En)

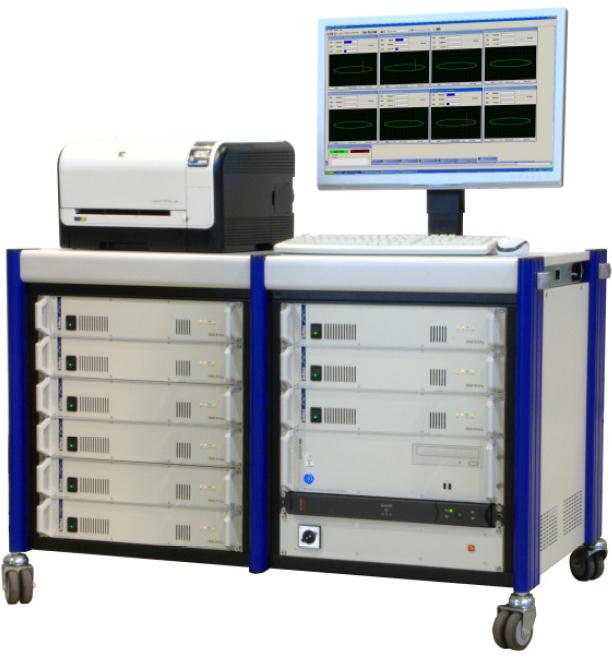

Детектор частичных разрядов и радиопомех типа DDX 9121a-n – это самый последний представитель семейства оборудования DDX для измерения частичных разрядов. Это наша разработка для испытаний многофазных объектов с измерением частичных разрядов и радиопомех. При помощи DDX 9121a-n можно настраивать, управлять, проводить испытания, контролировать и составлять протоколы испытаний для всех фаз одновременно с одного компьютера. Его модульная конструкция позволяет добавлять дополнительные каналы.DDX 9121a-n состоит из нескольких блоков, смонтированных в стойке, связанных с удаленным ПК, который обрабатывает отображаемую информацию о ЧР при помощи программного обеспечения DDX 9121/SWR для сбора данных и дистанционного управления.

Брошюра(Ru)    Брошюра(En)

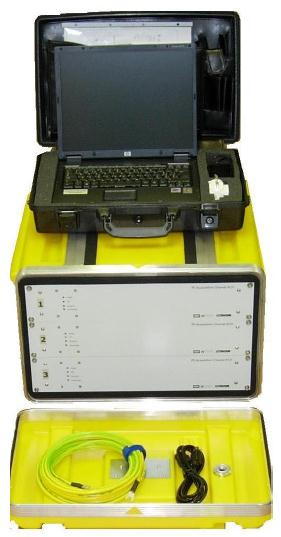

Детектор частичных разрядов и радиопомех типа DDX®9121a-3P – это самый последний представитель семейства оборудования DDX для измерения частичных разрядов. Это наша разработка для испытаний многофазных объектов с измерением частичных разрядов и радиопомех.При помощи DDX®9121a-3P можно настраивать, управлять, проводить испытания, контролировать и составлять протоколы испытаний для всех фаз одновременно с одного компьютера. Одновременное измерение частичных разрядов и радиопомех, например на трехфазном силовом трансформаторе, резко снижает затраты времени на испытание - единовременная настройка, одновременное измерение на первичной, вторичной и третичной обмотках испытуемого трансформатора.

Брошюра(Ru)   Брошюра(En)

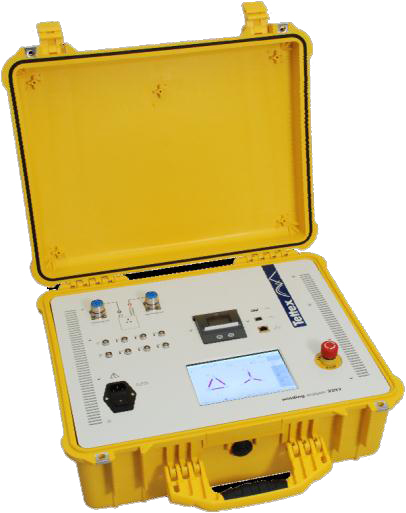

Прибор 2293 является автоматическим анализатором обмоток, предназначенным для измерений на трехфазных силовых и распределительных трансформаторах.
Его уникальность в объединении измерения сопротивления обмоток, измерения коэффициента трансформации, размагничивания магнитопровода, определения типа трансформатора и испытания на нагрев (кривая охлаждения).
Система простого однократного подсоединения кардинально уменьшает время измерения: после подсоединения все измерения могут быть выполнены последовательно, без какой-либо перекоммутации.
Заложенный метод одновременного намагничивания обмоток обеспечивает быстрые и надежные измерения. Стабильные измерения достигаются даже на больших силовых трансформаторах с соединением обмоток треугольником на стороне низкого напряжения.

Брошюра(Ru)   Брошюра(En)

Высокие рабочие характеристики – главная особенность этого измерителя сопротивления с большим измерительным током, использующего четырехпроводную схему. Прибор специально разработан для измерения малого сопротивления в цепях с высокой индуктивностью, обладает малыми габаритами, высокой точностью и прост в  использовании.

Брошюра(Ru)    Брошюра(En)

Цифровой микроомметр типа2226a это уникальный прибор, способный выполнять измерения сопротивления даже в самых сложных условиях работы. Прибор типа 2226a предназначен для измерения сопротивления в диапазоне от 0,1 мкОм до 20 кОм.

Брошюра(Ru)    Брошюра(En)

Тераомметр 5478 – это цифровой многоцелевой тестер, предназначенный для испытаний, исследований, ревизии и техобслуживания высоковольтной изоляции.

Тераомметр 5478 обеспечивает полный комплект функций для измерения и эффективного выявления всех составляющих тока в системе изоляции. Прибор может выдавать мощность 5 Вт, испытательное напряжение до 5 кВ и измерять сопротивление изоляции до 5 ТОм.

Кроме того, тераомметр выполняет измерения при ступенчатом подъеме напряжения, испытание изоляции приложенным напряжением, измерение переменного и постоянного напряжений и частоты до 600 В, а также выполняет функции диагностических измерений.

Брошюра(Ru)    Брошюра(En)
